Freighter Service Guide

beyond the limits より速く より遠く その先へ

これからの航空物流を支え世界を繋ぐ
ボーイング777型フレイター

ボーイング777型フレイター(通称:BLUE JAY/ブルー・ジェイ)は、ボーイング767型フレイターの約2倍となる、約100トンもの貨物搭載が可能。新興国の経済成長による貨物量のさらなる拡大や、グローバル時代における高度なサプライチェーンにも最適なソリューションを提供します。

BOEING 777 BOEING 777
FREIGHTER FREIGHTER

NEW ボーイング777型フレイター

これまでサイズや制約により輸送困難だった大型貨物にも対応。半導体製造装置や工作機械などの輸送が可能となりました。

  • BOEING 777 FREIGHTER
  • BOEING 767 FREIGHTER

BOEING 777 FREIGHTER

航続距離は約9,200km、搭載可能重量は約100トンの大型貨物機。
アジア=北米のネットワークで、特殊貨物など多様な貨物をスピーディーに輸送します。

FREIGHTER貨物専用機

こんな貨物に適しています

  • 重量物(ジェットエンジン、半導体製造装置、完成車等)
  • 長尺物(MRI装置、ガスタービン等)
  • その他特殊形状貨物(競走馬等)

半導体製造装置

MRI装置

SUV車

競走馬

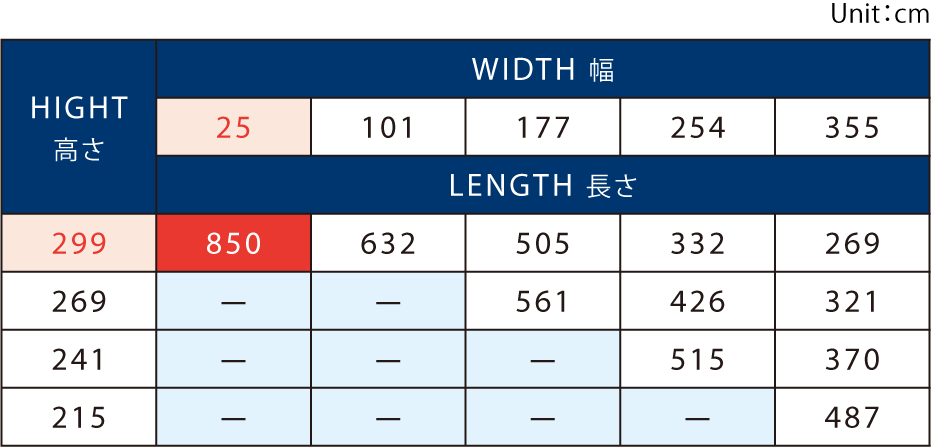

LENGTH 搭載可能長さ

8.50m

大型貨物機ならではのスペースで、旅客機や中型貨物機には搭載できないサイズの特殊貨物輸送を実現します。

MAXIMUM LOADABLE LENGTH

※Maximum loadable length varies depending on cargo shape,weight & airport conditions
※貨物の形状、重量、空港要件により積載最大サイズは変動します。

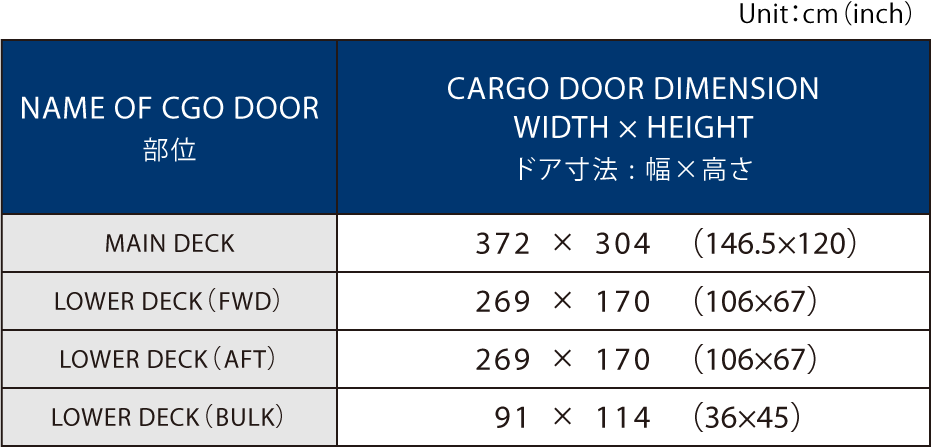

WIDTH × HEIGHTカーゴドア寸法

3.72m x 3.04m

カーゴドアの高さは3.04メートル。大型製造装置など、背高貨物に対応します。

CARGO DOOR DIMENSIONS

WEIGHT搭載可能重さ

21.6t

ボーイング777型フレイターは総搭載重量約100トン、重量物対応の「Heavy Duty Pallet」を使用することで、最大21.6トンの重量物の積載が可能です。

MAIN DECK(PALLET: 27) Commonly-used configuration

Main Deck Configuration for Heavy & Oversized Cargo
(Using 16Ft Pallet & 20Ft Pallet)

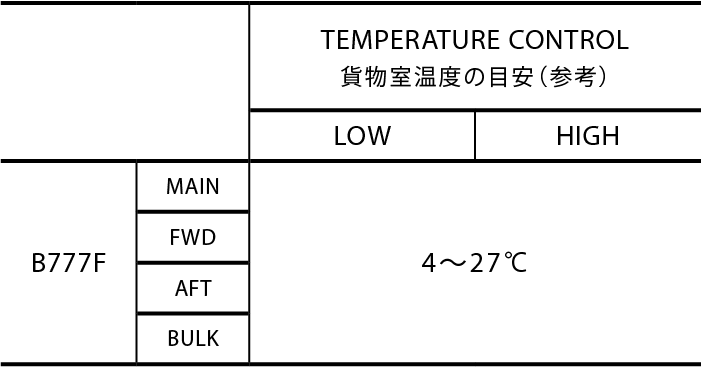

機内温度環境について

貨物室内全体で4~27℃の温度設定が可能。動物や温度管理が必要な貨物の輸送に最適です。

BOEING 777-200 FREIGHTER

LENGTH
63.7 m
HEIGHT
18.6 m
WING SPAN
64.8 m
MAXIMUM RANGE
9,204 km
MAXIMUM SPEED
Mach 0.9
PAYLOAD CAPACITY
102,010 kg

LOADING搭載

大型機ならではのカーゴスペースで、背高貨物・大型特殊貨物を搭載いたします。

「Heavy Duty Pallet」を使用し、総重量21.6トンまでの貨物を搭載することができます。

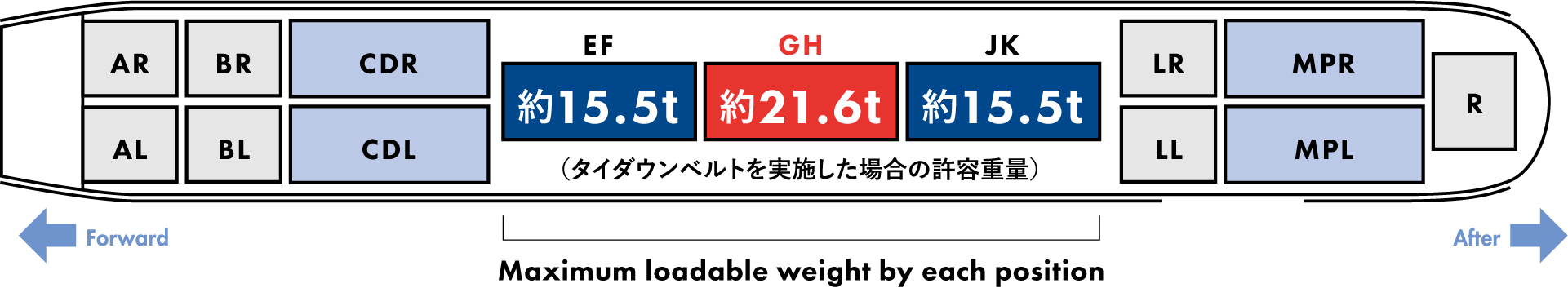

重量貨物は機体強度が最も高い「GH」ポジションに固定され、安定した状態で輸送されます。

MAXIMUM LOADING NUMBER OF ULD

BOEING 767 FREIGHTER

航続距離は約6,000km、搭載可能重量は約50トン。
アジア域内ネットワークを活かし、効率良く貨物を輸送します。

FREIGHTER貨物専用機

こんな貨物に適しています

  • 重量物(金属部品用コイル、完成車、大型工業製品等)
  • 長尺物(美術品、金属部品用パイプ等)
  • その他特殊形状貨物

完成車

美術品

金属部品用コイル

金属部品用パイプ

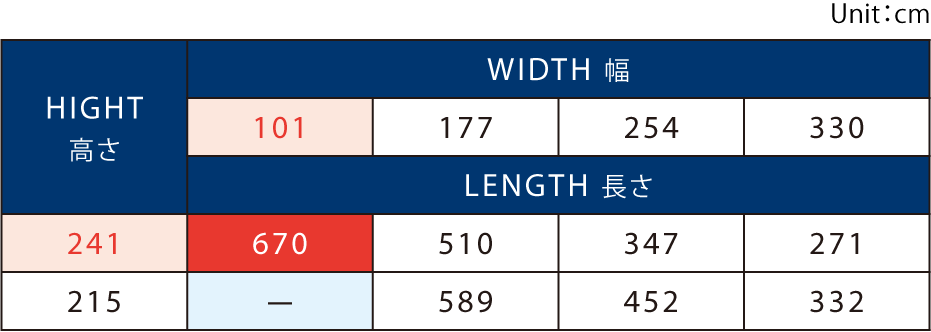

LENGTH 搭載可能長さ

6.70m

旅客機のスペースには収まらない貨物でも、ボーイング767型フレイターならではの大容量カーゴスペースで、特殊形状の貨物など様々なニーズに臨機応変に対応いたします。

MAXIMUM LOADABLE LENGTH

※Maximum loadable length varies depending on cargo shape,weight & airport conditions
※貨物の形状、重量、空港要件により積載最大サイズは変動します。

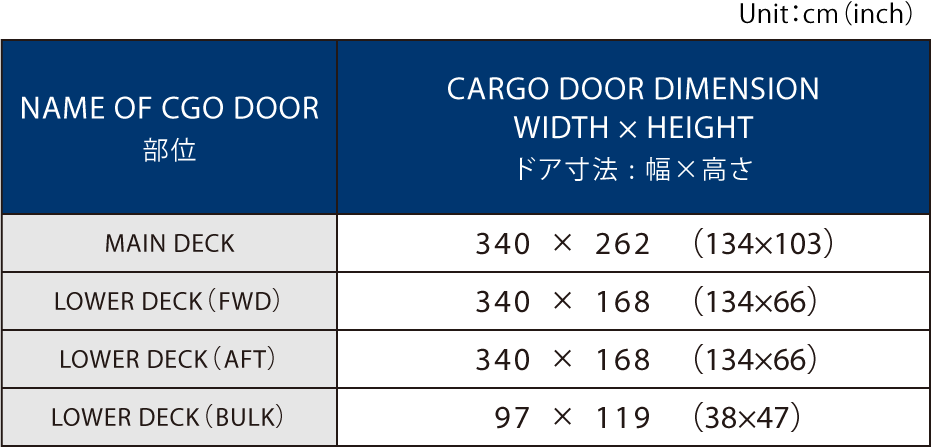

WIDTH × HEIGHTカーゴドア寸法

3.40m x 2.62m

カーゴドアの高さは、2.62メートル。背高貨物の輸送が可能です。

CARGO DOOR DIMENSIONS

WEIGHT搭載可能重さ

10.4t

ボーイング767型フレイターは総搭載重量約50トン、重量物対応の「Heavy Duty Pallet」を利用することで、最大10.4トンの重量物の積載が可能です。(D2ポジション限定)

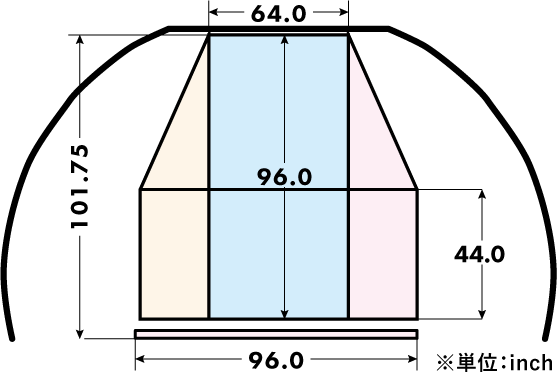

MAIN DECK(PALLET: 16) Commonly-used configuration

BCF Main Deck Configuration for Heavy & Oversized Cargo
(Using 16Ft Pallet)

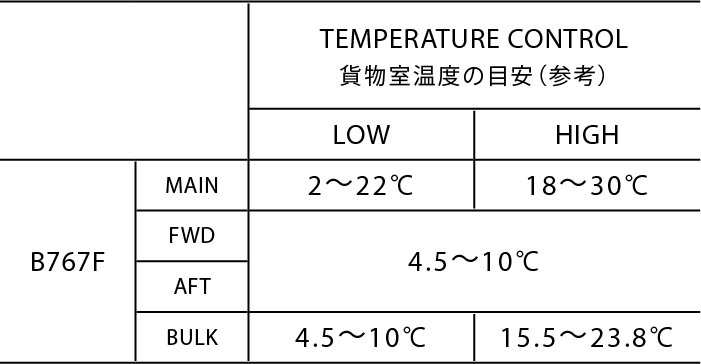

機内温度環境について

搭載ポジションにより異なる温度設定が可能。多様なニーズに対応します。

BOEING 767-300 FREIGHTER

LENGTH
54.9 m
HEIGHT
15.9 m
WING SPAN
47.6 m
MAXIMUM RANGE
6,028 km
MAXIMUM SPEED
Mach 0.8
PAYLOAD CAPACITY
51,660 kg

LOADING搭載

旅客機のスペースには収まらない大型貨物にも、臨機応変に対応いたします。

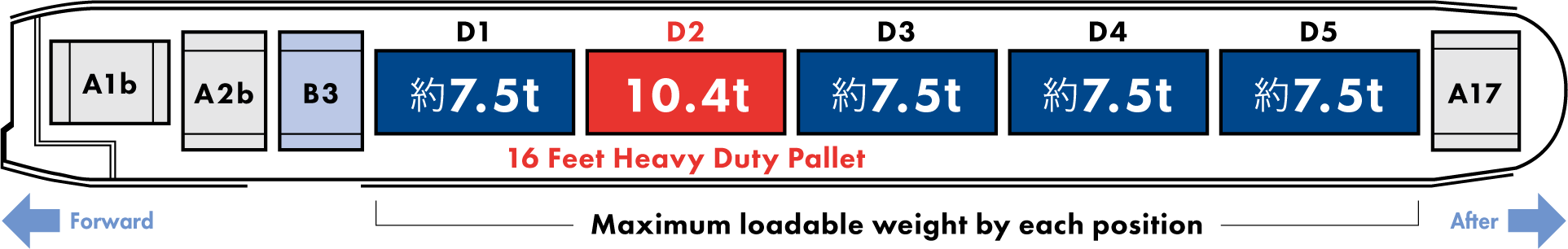

総重量10.4トンまでの貨物は、機体強度が最も高い主翼部分のポジションである「D2」に固定されます。これにより、より安定した輸送が可能となります。

MAXIMUM LOADING NUMBER OF ULD

※Boeing 767-300 BCF freighter cannot load pallets on the AFT LOWER DECK
